Excerpt from: E Ruhmer. Über die auf der "Internationalen Ausstellung für Feuerschutz und Feuerrettungswesen, Berlin 1901" ausgestellten elektrischen Apparate. Physikalische Zeitschrift, 2(43):629 - 634 and 2(44):642 - 646, 1901.
[pp. 643 - 645]
|
|
Fig. 10. |
Fig. 11. |

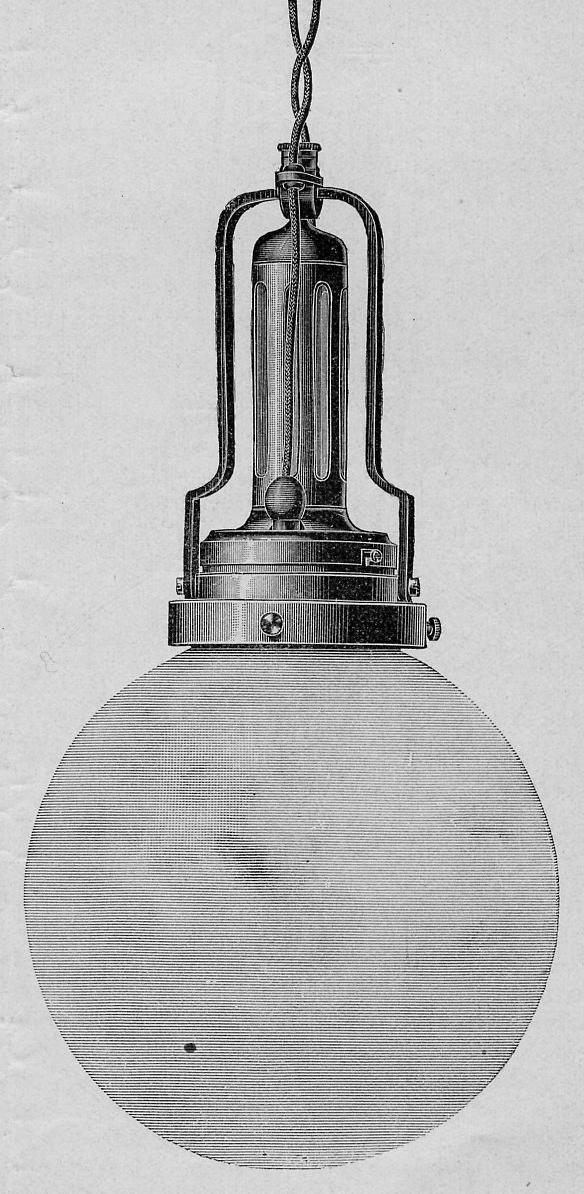

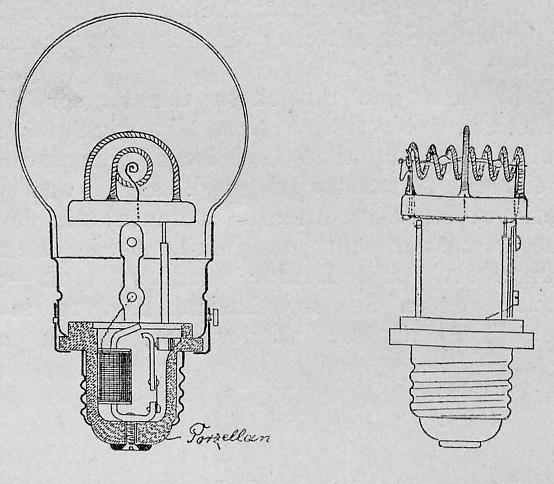

In dem den Besuchern der Pariser Weltausstellung bekannten Nernst-Pavillon der Allgemeinen Elektrizitäts-Gesellschaft werden neben kleineren Nernstlampen (vgl. Fig. 10 u. 11) (40 und 80 Watt Energieverbrauch) die neuesten Nernstlampentypen (Mod. A) im Betrieb vorgeführt. Die Lampe Mod. A (100 - 200 Watt), deren äussere Ansicht Fig. 12 in 1/3 natürlicher Grösse wiedergiebt, bietet eine Lichtquelle mittlerer Intensität (65 - 135 NK) und ist dazu bestimmt, eine Gruppe von Glühlampen zu ersetzen.
 |
 |
Fig. 12. |
Fig. 13. |

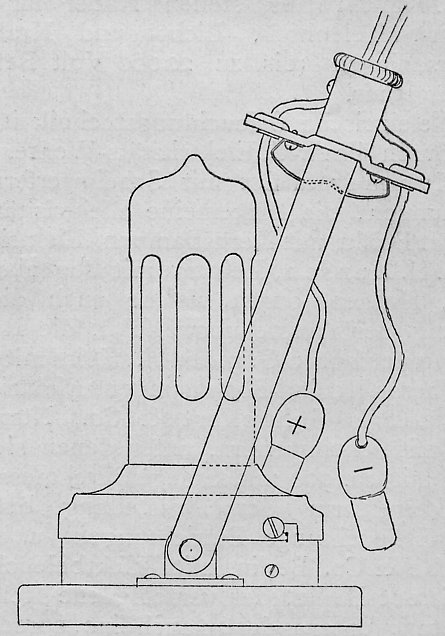

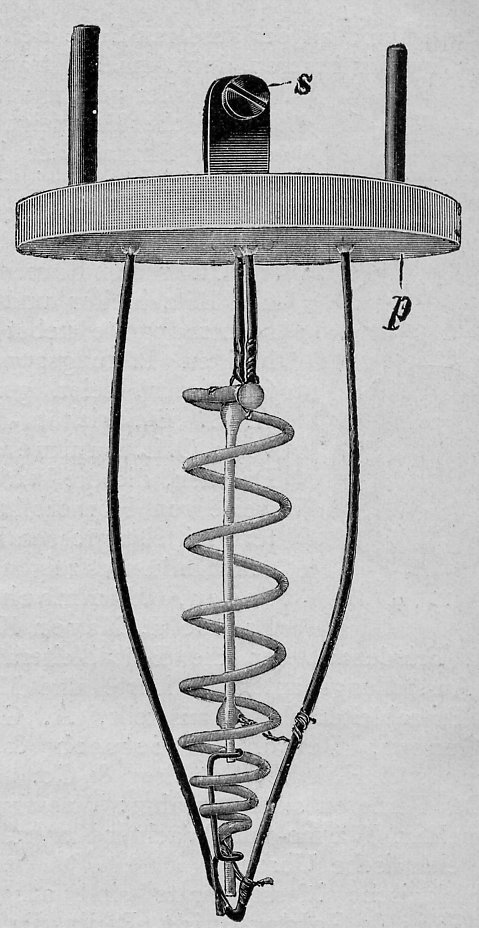

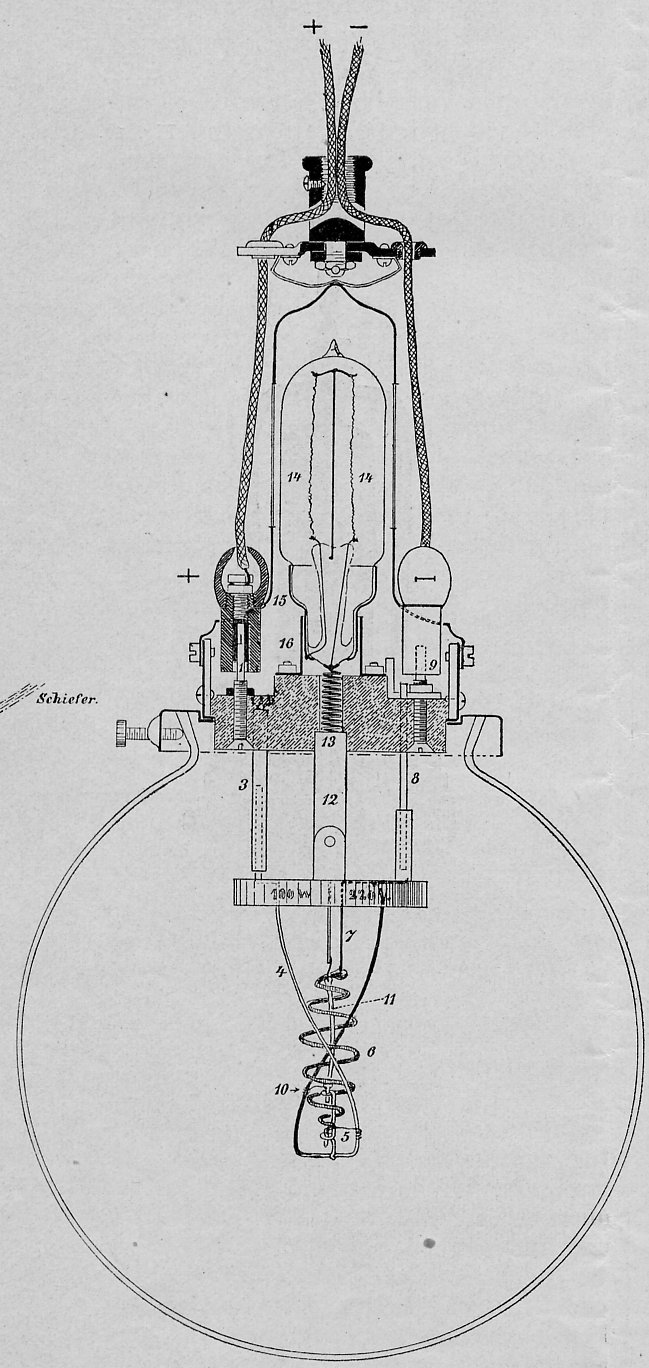

Sie besteht, wie aus Fig. 13 ersichtlich, im wesentlichen aus dem Brenner mit seinem Träger (vgl. Fig. 14), dem Gehänge (vgl. Fig. 15) mit der Lampenglocke und dem Vorschaltwiderstande.
Letzterer befindet sich in einer evakuierten Glasbirne im oberen Teil der Lampe (vgl. Fig. 13, No. 14).

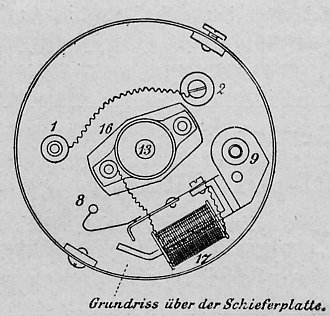

Ausserdem ist ein kleiner Elektromagnet vorhanden (vgl. Fig. 16, No. 17), der nach Erwärmung des eigentlichen Nernststäbchens den Strom durch die Heizspirale unterbricht.
 |
 |
 |
Fig. 14. |
Fig. 15. |
Fig. 16. |
Der leicht auswechselbare Brenner, der etwa eine Lebensdauer von 300 Stunden haben soll, ist auf einer Porzellanscheibe montiert, die durch eine Schraube an dem Streifen No. 12 in Fig. 13 befestigt wird. Um beim Einsetzen eines neuen Brenners jeden Irrtum auszuschliessen, ist auf der Fassung einerseits ein Draht No. 8 und andererseits ein Röhrchen No. 3 befestigt, welchen Teilen auf der Porzellanscheibe des Brenners einerseits ein Röhrchen, andererseits ein Draht entsprechen.
Der zur Speisung der Nernstlampen nötige Strom wird von einer A.-E.-G. Gleichstromdynamo erzeugt, die durch einen von der Firma Vereinigte Maschinenfabrik Augsburg und Maschinengesellschaft Nürnberg A.-G. gelieferten Dieselmotor von 76 H.-P. angetrieben wird.
